一.產品說明
接地引出裝置主要應用于軌道交通系統的接地工程中，在地鐵、高鐵接地系統中，接地網位于其結構底板和墊層下面，因此地鐵站臺的電氣設備接地時，必須通過接地引出線與接地網連接，實現可靠接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。采用這種方法，往往達不到故障電流（雜散電流）防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。銀銳通一體化接地引出裝置可實現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防水，且能很好的達到雜散電流防護要求。
二.產品組成

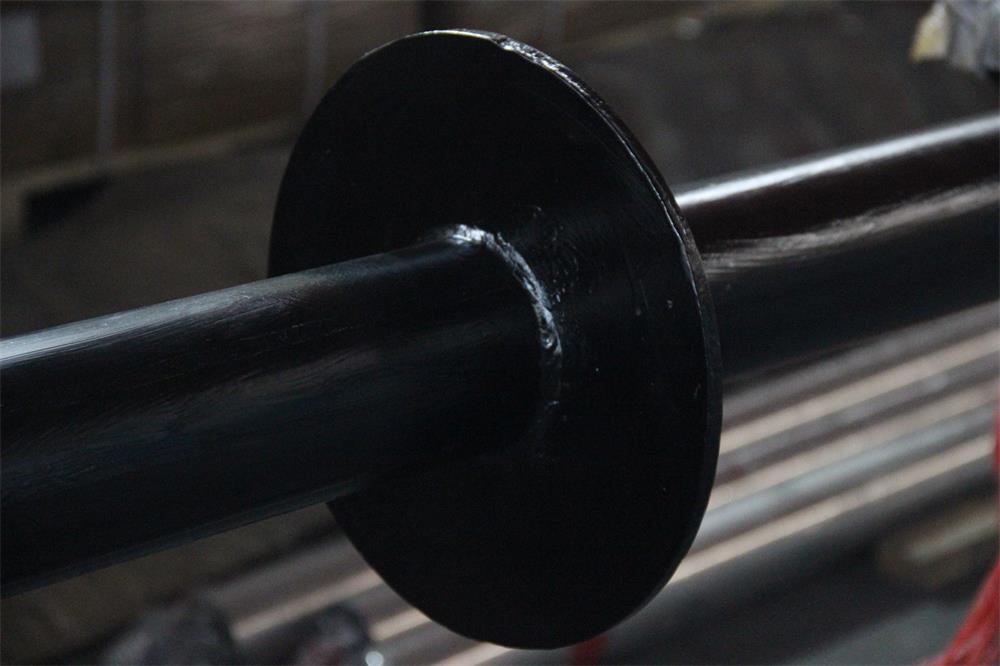

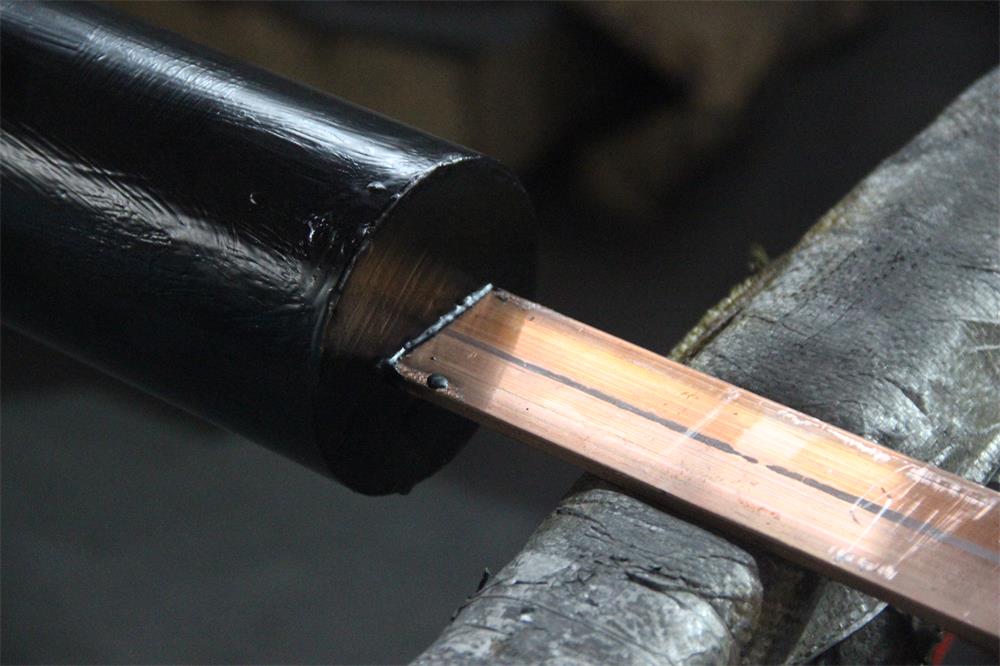

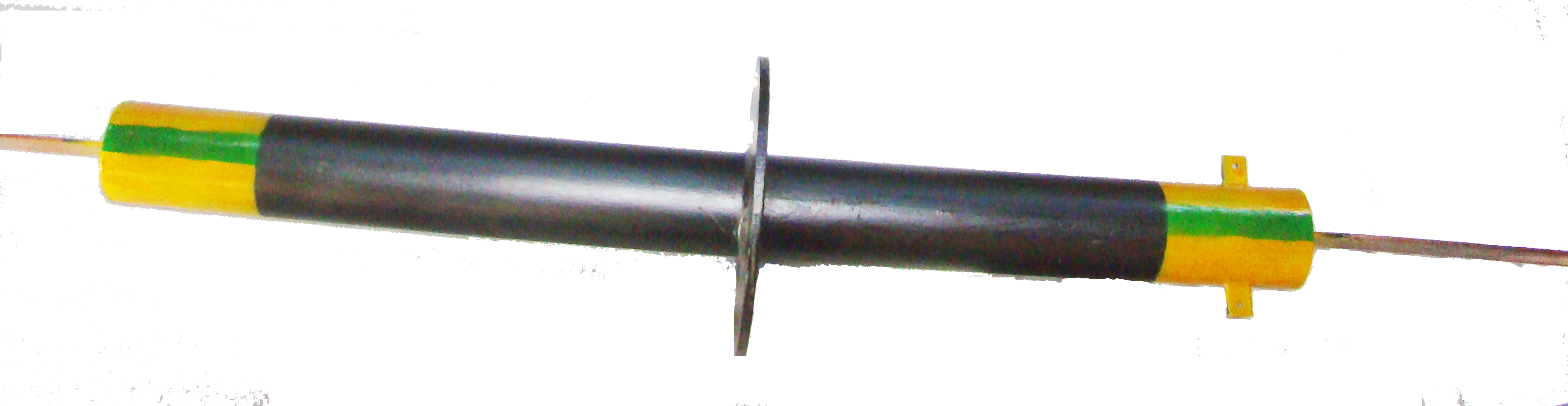

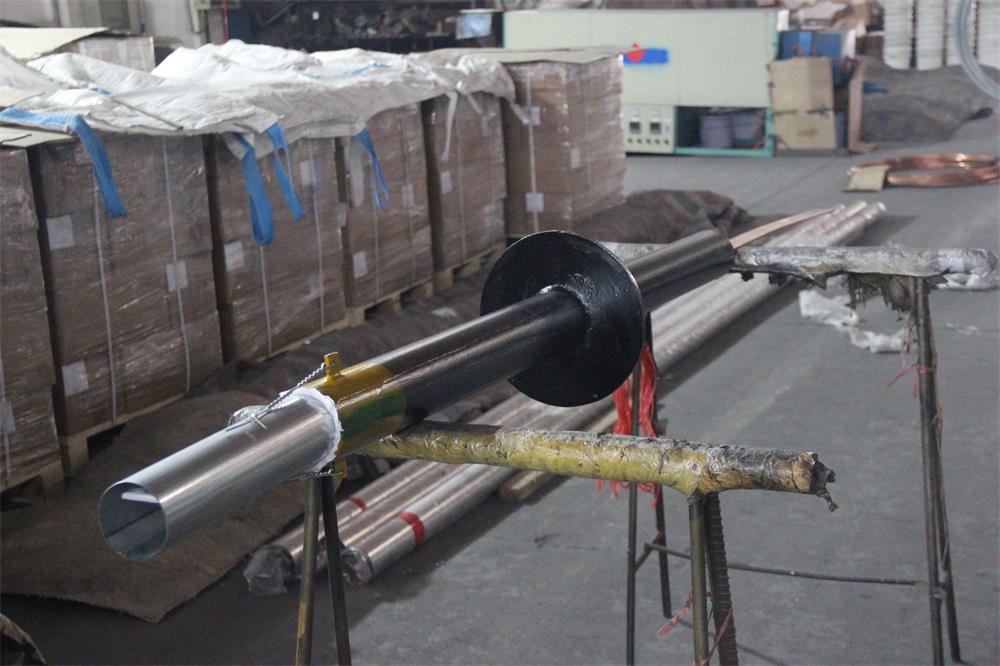

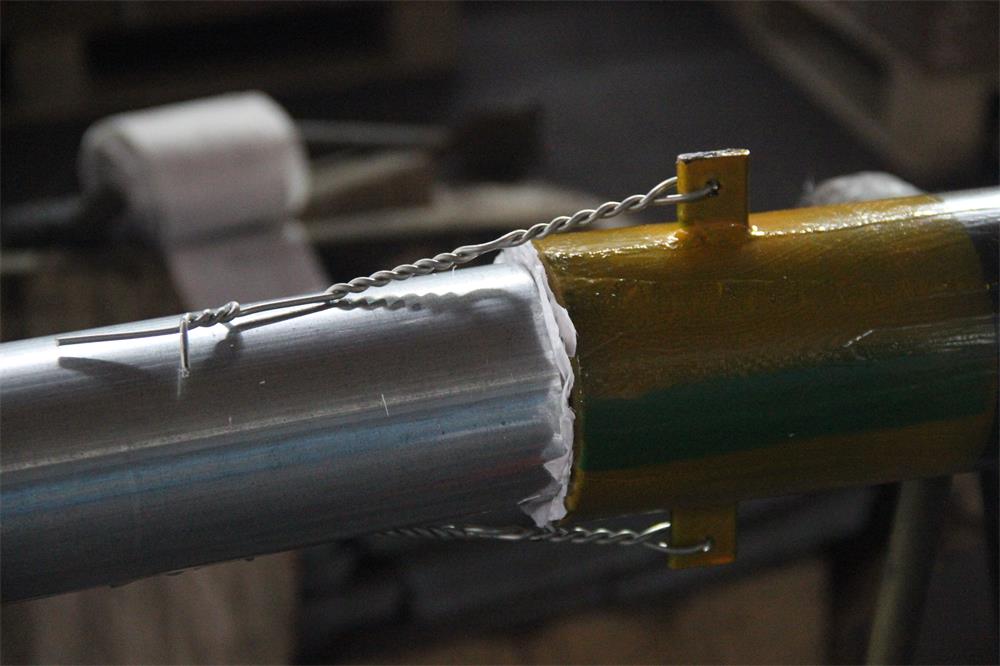

接地引出裝置由保護筒、穿過保護筒內部的引出母線、填充于保護筒中空部分的環氧樹脂絕緣填充料，焊接在金屬保護筒外壁上的止水環等構成。銅排上部設置防盜裝置，保護筒選用無磁性材料，接地引出線采用T2銅排，保護筒中空填充環氧樹脂絕緣材料，具有材料選擇科學、結構合理、工藝先進、質量穩定可靠、施工安裝方便等優點�？蓪崿F(xiàn)在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防止地下水滲出，并且能很好的達到故障電流（雜散電流）防護要求。
三.型號列表
序號 | 產品序列號 | 產品型號 | 產品規格 | 填充材料 | 引線材質 | 保護管材質 |
1 | YRT-101300 | JD-1.0-1.00 | Φ114×1000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
2 | YRT-101200 | JD-1.0-1.20 | Φ114×1200mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
3 | YRT-101350 | JD-1.0-1.35 | Φ114×1350mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
4 | YRT-101500 | JD-1.0-1.50 | Φ114×1500mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
5 | YRT-102000 | JD-1.0-2.00 | Φ114×2000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
6 | YRT-103000 | JD-1.0-3.00 | Φ114×3000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
7 | YRT-201300 | JD-2.0-1.00 | Φ108×1000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
8 | YRT-201200 | JD-2.0-1.20 | Φ108×1200mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
9 | YRT-201350 | JD-2.0-1.35 | Φ108×1350mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
10 | YRT-201500 | JD-2.0-1.50 | Φ108×1500mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
11 | YRT-202000 | JD-2.0-2.00 | Φ108×2000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
12 | YRT-203000 | JD-2.0-3.00 | Φ108×3000mm | 環氧樹脂 | T2純銅排 | 非磁性鋼管 |
